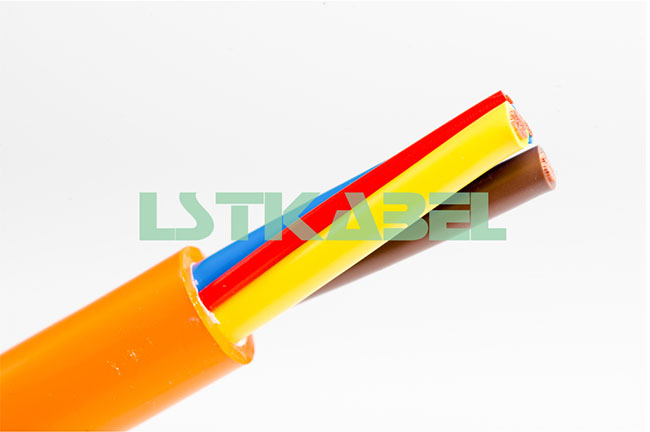

拖鏈電纜是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜，在設備單元需要來回移動的場合，主要應用于：工業電子系統，自動生成線，倉儲設備，機器人，消防系統，起重機，數控機床和冶金工業。因為一直來回移動，使用壽命比常規電纜使用壽命更低，正確的安裝可以延長使用壽命，下面介紹下拖鏈電纜的正確安裝方法。
1、拖鏈電纜在使用的過程中是快速的來回移動的，安裝時注意不能相互糾纏在一起，否則會影響電纜的使用壽命，所以在安裝的過程中做到排列整齊;
2、分開安裝，不同直徑的電纜要一層層的或者一排排的進行安裝，在安裝過程中最好使用分離器。當電纜外徑外徑＜10mm時，最好直接選擇橫截面較大的安裝導管，緩慢的放入;
3、有些設備可能需要安裝幾層電纜，由于拖鏈電纜彎曲處是不能受力的，所以必須在曲處留有相應的間隙，在拖鏈中電纜間的空隙至少應為電纜直徑的10%;
4、電纜是不能扭轉的，所以在安裝前最好先從電纜盤把拖鏈直放下來，不要放成圈狀，為將拖鏈電纜內部的絞合力除去，可采取自由懸掛數日的方法;
5、拖鏈電纜的所有固定點和拉動拖鏈電纜的設備上都要安裝消除拉力負荷的夾具，在外護套上必須大面積夾住，避免芯線受到擠壓，同時也要避免電纜移位，另外，重的電纜要對著拖鏈的外表鋪設，而較輕的電纜則要鋪在中間;
6、選擇拖鏈電纜的型號規格時，必須嚴格遵守產品的最小耐彎曲半徑，過度彎曲會導致電纜使用壽命的減少，所以在選擇時一定要注意最小彎曲半徑這個參數。
安裝注意事項
1.拖鏈電纜在安裝的時候不能夠出現扭曲的敷設，也就是不能夠從電纜的卷筒里面或者是電纜盤的某一端解開電纜，大家在安裝的時候需要先旋轉筒或者電纜盤，然后把電纜展開，有必要的話，大家還可以把電纜展開或者是懸掛起來。
2.在安裝的時候工作人員要注意電纜的最小彎曲半徑，而且電纜要敷設在拖鏈當中的話，一定要注意松散程度，盡量的分開排列，還要注意運用隔片把它們分開，或者也可以穿入支架空擋的分離空洞當中，在保持拖鏈里面電纜之間間隙的時候一定要保持電纜直徑百分之十的距離。
3.在拖鏈當中，電纜是不能夠相互接觸或者是被捆綁在一起的。而且電纜的兩點一定要固定，或者是在拖鏈的運動端一定要固定，通常電纜的一動點距離拖鏈端部的距離一定要是電纜直徑的二十到三十倍。
1、拖鏈電纜在使用的過程中是快速的來回移動的，安裝時注意不能相互糾纏在一起，否則會影響電纜的使用壽命，所以在安裝的過程中做到排列整齊;
2、分開安裝，不同直徑的電纜要一層層的或者一排排的進行安裝，在安裝過程中最好使用分離器。當電纜外徑外徑＜10mm時，最好直接選擇橫截面較大的安裝導管，緩慢的放入;
3、有些設備可能需要安裝幾層電纜，由于拖鏈電纜彎曲處是不能受力的，所以必須在曲處留有相應的間隙，在拖鏈中電纜間的空隙至少應為電纜直徑的10%;
4、電纜是不能扭轉的，所以在安裝前最好先從電纜盤把拖鏈直放下來，不要放成圈狀，為將拖鏈電纜內部的絞合力除去，可采取自由懸掛數日的方法;
5、拖鏈電纜的所有固定點和拉動拖鏈電纜的設備上都要安裝消除拉力負荷的夾具，在外護套上必須大面積夾住，避免芯線受到擠壓，同時也要避免電纜移位，另外，重的電纜要對著拖鏈的外表鋪設，而較輕的電纜則要鋪在中間;
6、選擇拖鏈電纜的型號規格時，必須嚴格遵守產品的最小耐彎曲半徑，過度彎曲會導致電纜使用壽命的減少，所以在選擇時一定要注意最小彎曲半徑這個參數。
安裝注意事項
1.拖鏈電纜在安裝的時候不能夠出現扭曲的敷設，也就是不能夠從電纜的卷筒里面或者是電纜盤的某一端解開電纜，大家在安裝的時候需要先旋轉筒或者電纜盤，然后把電纜展開，有必要的話，大家還可以把電纜展開或者是懸掛起來。
2.在安裝的時候工作人員要注意電纜的最小彎曲半徑，而且電纜要敷設在拖鏈當中的話，一定要注意松散程度，盡量的分開排列，還要注意運用隔片把它們分開，或者也可以穿入支架空擋的分離空洞當中，在保持拖鏈里面電纜之間間隙的時候一定要保持電纜直徑百分之十的距離。
3.在拖鏈當中，電纜是不能夠相互接觸或者是被捆綁在一起的。而且電纜的兩點一定要固定，或者是在拖鏈的運動端一定要固定，通常電纜的一動點距離拖鏈端部的距離一定要是電纜直徑的二十到三十倍。
